一、新品發布



針對1.5kV光伏逆變器應用系統，芯進電子專門研發并推出了超高耐壓的光耦兼容單通道隔離驅動CCi8335系列芯片。



為了適應1.5kV及以上的系統工作電壓需要，CCi8335在耐壓方面進行了全方位優化，采用了體寬為15mm的超寬體SOP8WW封裝，同時采用了公司最新一代專利的超高耐壓隔離膜技術，AC, BV, SURGE峰值都超過了24KV，VISO=8KVrms；VIOWM至少可達到2000Vrms和2828Vpk, 動態CMTI>150V/ns; 隔離耐壓達到了國際領先水平?？梢詐in2pin替換ACNT-H3X3等隔離驅動芯片。

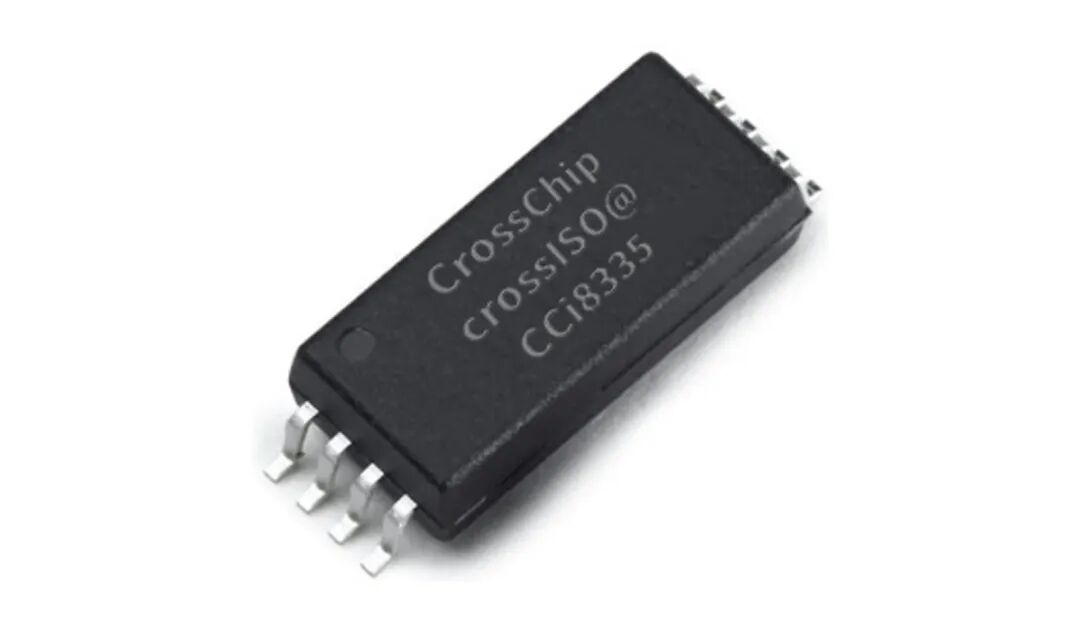

▲超寬體封裝 SOP8WW，具有15mm爬電距離



二、產品優勢與主要特性



1、實現光兼容單通道隔離式柵極驅動器

2、超高耐壓 & 高可靠性專利隔離膜技術，遠超增強型隔離標準

VIOWM ≥ 2000VRMS

隔離等級高達 8000VRMS

浪涌能力高達 24kVPK

3、共模瞬態抑制：典型值大于±150V/ns

4、輸出驅動側 VCC的最大工作電壓 33V

5、UVLO 四檔可選（A-5V, B-8V, C-10V, D-12V）

6、具有 6A 峰值拉電流和 8A 峰值灌電流

7、60ns 典型傳播延遲

8、25ns 最大脈寬失真

9、輸入級具有 24V 反向電壓處理，反向擊穿電壓 26V

10、多項國家發明專利，超高耐壓&可靠性的隔離膜和封裝技術。



三、應用場景



太陽能逆變器、儲能

變頻器、直流充電樁

 UPS 和電池充電器

隔離 IGBT、功率 MOSFET 柵極驅動

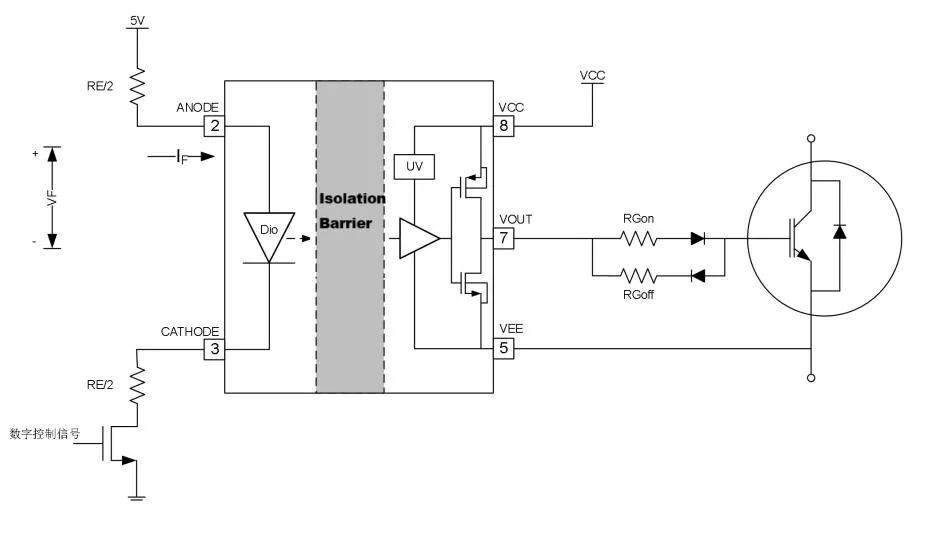

 ▲ 典型應用圖



四、實測數據

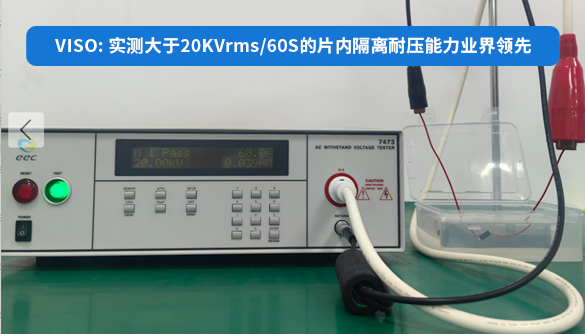

CCi8335系列芯片因超高壓耐壓需求而生，實測數據顯示: AC BV和SURGE峰值都超過了24KV, VISO=8KVrms; VIOWM至少可達到2000Vrms和2828Vpk，動態CMTI>150V/ns, 達到了目前國際領先的隔離耐壓水平。

1、超高耐壓、超強可靠性高可靠性，遠超增強型隔離標準，國際領先

VIOWM ≥ 2000VRMS

隔離等級高達 8000VRMS；

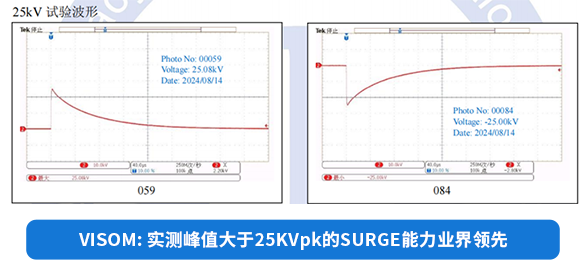

浪涌能力高達 24kV；AC BV ≥ 24kV

在整個隔離柵具有±8kV IEC 61000-4-2 接觸放電保護





2、優秀的CMTI性能和抗干擾能力

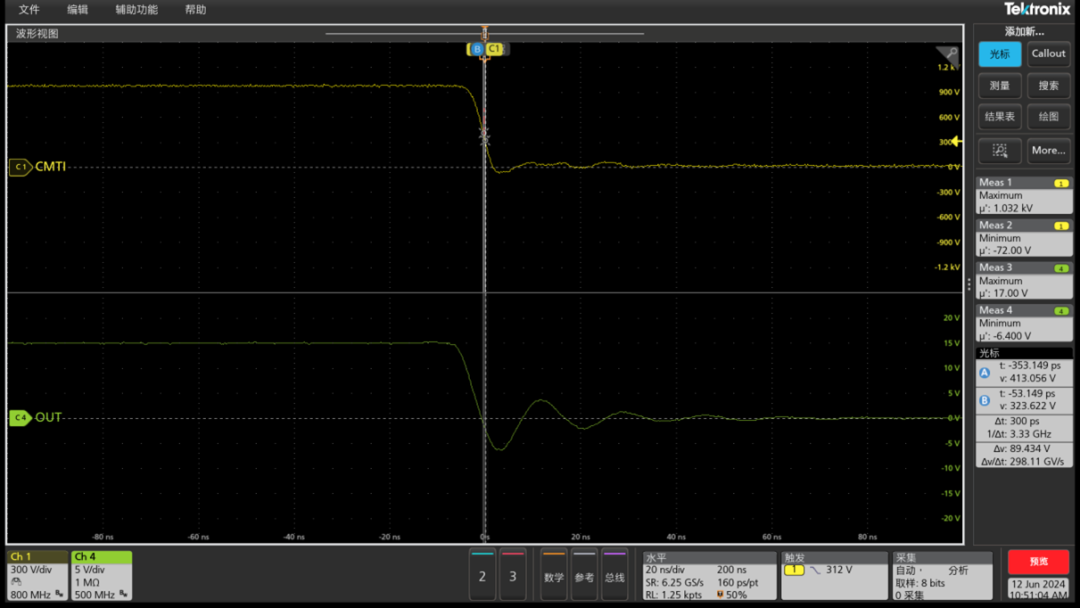

▲ 動態上升沿150GV/S

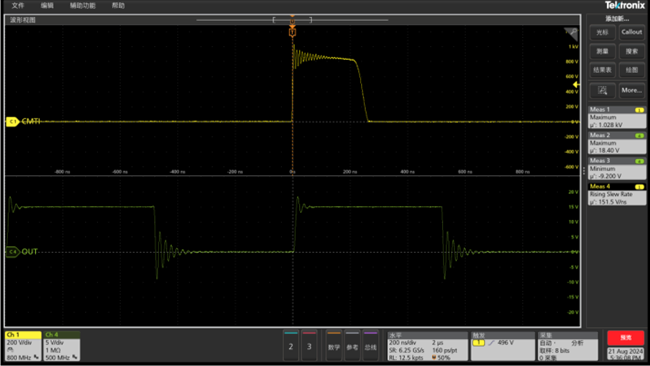

▲隔離器件對地寄生小，載波信號幅度強，動態CMTI超過150V/ns；



五、UL1577認證



日前，芯進電子多系列隔離驅動產品順利通過UL1577:2023各項測試，包括結構檢查、隔離耐壓測試、重載測試、熱老化測試等，獲得UL1577認證證書 (File No.E539511, Certificate Number: UL-US-2442758-0),VISO=8000Vrms，AC BV超過20KVrms，surge測試峰值超過20KVpk，隔離耐壓業界領先。





六、推薦產品



商品編號	廠家型號	封裝	品牌名稱	類目
C47817656	CCi8335SVB-1DX	SOP-8WW	CrossChip(成都芯進)	隔離式柵極驅動器
